SAUTER FM

SAUTER FM Dynamomètre numérique – capteur intégré ou externe

Mesure Professionnelle des Forces de Traction & de Compression

Les dynamomètres numériques SAUTER FM sont conçus pour la mesure professionnelle des forces de traction et de compression dans l’industrie, le contrôle qualité, la production, les laboratoires d’essais et le développement de produits.

La série FM se décline en deux concepts complémentaires : les modèles FM-S avec cellule de mesure intégrée, particulièrement adaptés aux mesures mobiles et aux essais directs, et les modèles FM-M avec cellule de mesure externe, destinés notamment aux applications nécessitant une séparation entre l’afficheur et le point de mesure ou des capacités de mesure plus élevées. Les modèles actuels utilisent une fréquence de mesure de 1000 Hz et présentent une tolérance de 0,2 % de la valeur maximale.

Cette conception permet de sélectionner le dynamomètre en fonction de l’application :

capteur intégré → compact, mobile et directement utilisable

capteur externe → mesure flexible et adaptée aux forces plus élevées

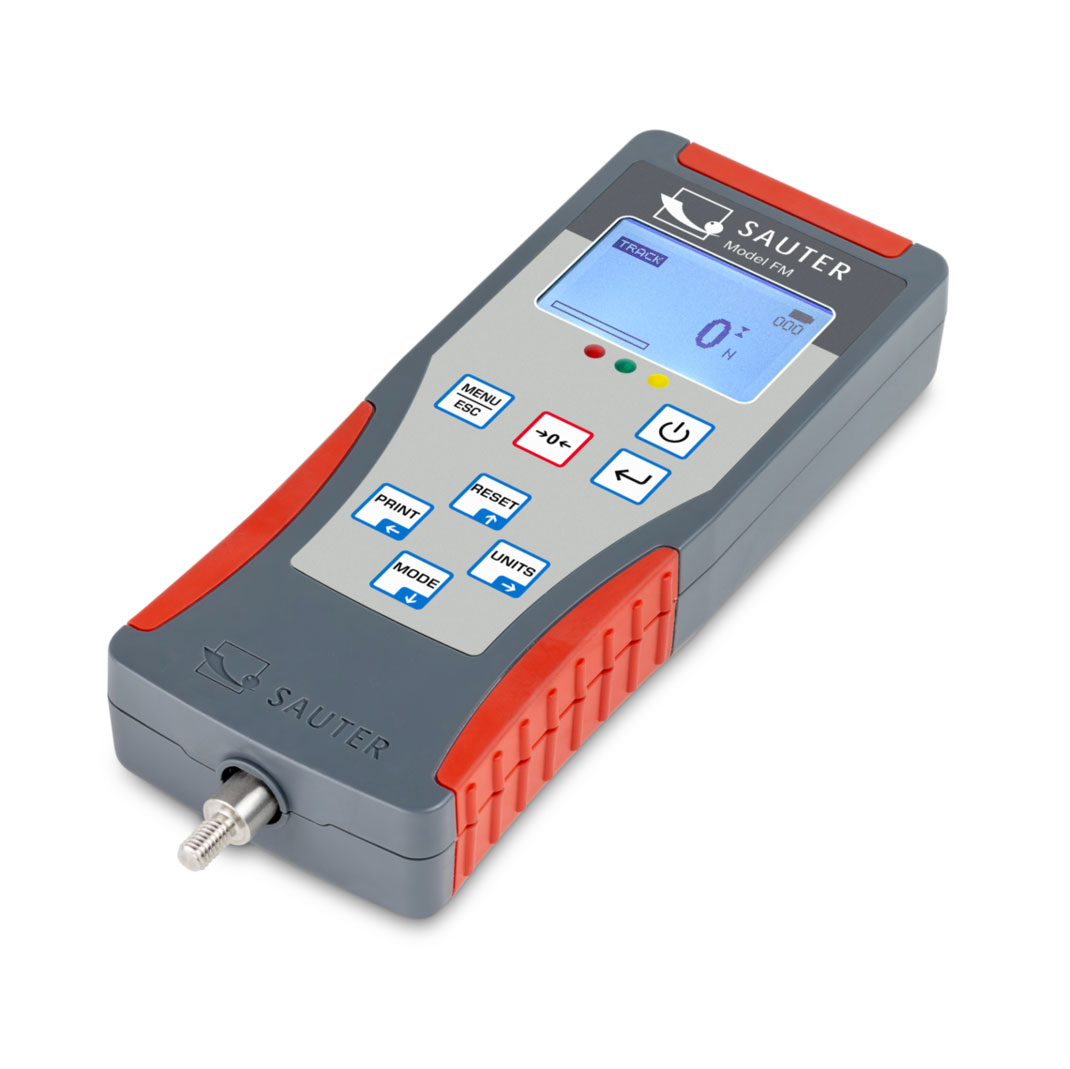

SAUTER FM avec Cellule de Mesure Intégrée

Dynamomètre compact pour les mesures directes

Les modèles SAUTER FM-S disposent d’une cellule de mesure directement intégrée dans le dynamomètre.

Cette configuration réunit dans un seul appareil :

• capteur de force
• électronique de mesure
• affichage numérique
• fonctions de mesure
• alimentation rechargeable

Le dynamomètre peut ainsi être utilisé directement sur le point de mesure ou intégré dans une configuration d’essai appropriée.

SAUTER décrit la série FM-S comme un dynamomètre numérique universel avec affichage graphique et cellule de mesure intégrée.

SAUTER FM avec Cellule de Mesure Externe

Plus de flexibilité entre le capteur et l’affichage

Les modèles SAUTER FM-M fonctionnent avec une cellule de mesure externe.

L’afficheur et le capteur sont donc physiquement séparés. Cette architecture est particulièrement intéressante lorsque le point de mesure est difficilement accessible ou lorsque les conditions d'installation rendent un capteur externe plus approprié.

SAUTER positionne ces modèles comme des dynamomètres numériques universels pour la mesure des forces de traction et de compression avec cellule de mesure externe.

Les versions externes permettent également d’étendre la série FM à des plages de force nettement supérieures aux modèles compacts à cellule intégrée.

Capteur Intégré ou Externe : Quelle Différence ?

Le choix dépend principalement de la plage de mesure, de la configuration de l’essai et de l’emplacement du point de mesure.

Mesure des Forces de Traction

Contrôler les forces de tirage, d’arrachement et de séparation

Les dynamomètres SAUTER FM peuvent être utilisés pour différentes mesures de traction.

Selon le dispositif d’essai et les accessoires employés, les applications peuvent notamment concerner :

• essais de traction
• forces d’arrachement
• forces de séparation
• contrôle de composants
• essais sur assemblages
• contrôle de production
• essais comparatifs
• contrôle qualité

La plage de mesure doit toujours être adaptée aux forces réellement attendues afin de protéger la cellule de mesure et d’obtenir une résolution appropriée.

Mesure des Forces de Compression

Les dynamomètres numériques FM permettent également de mesurer les forces de compression.

Les applications peuvent notamment comprendre :

• essais de compression
• contrôle de boutons et commandes
• essais de composants
• mesure de forces d'actionnement
• contrôle de ressorts
• essais de matériaux
• contrôle de production

Le dynamomètre devient ainsi un instrument polyvalent pour les applications nécessitant alternativement des mesures en traction et en compression.

Fréquence de Mesure de 1000 Hz

Acquisition rapide des valeurs de force

Les modèles FM actuels disposent d’une fréquence de mesure de 1000 Hz.

Cette acquisition rapide est particulièrement intéressante lorsque les forces évoluent pendant l'essai et que les valeurs maximales doivent être enregistrées de manière fiable.

La fréquence de mesure constitue donc un critère important pour les essais dynamiques ou les processus dans lesquels la force varie rapidement.

Fonction Peak Hold

Enregistrer la force maximale

La fonction Peak Hold permet de saisir la valeur maximale atteinte pendant un processus de mesure.

Cette fonction est particulièrement utile, par exemple, pour :

• forces d’arrachement
• forces de rupture
• forces maximales de compression
• forces d’actionnement
• essais de traction
• contrôle de composants

La valeur maximale peut ainsi être déterminée sans devoir observer continuellement l’évolution de l’affichage.

Mode Track

Suivre la force en continu

En complément de la valeur de pointe, les dynamomètres FM permettent le suivi continu de la mesure grâce à la fonction Track.

Le mode Track est particulièrement intéressant lorsque l’utilisateur souhaite observer l’évolution de la force pendant l’essai plutôt que seulement sa valeur maximale.

Peak Hold → valeur maximale

Track → affichage continu de la force

Ces deux modes couvrent ainsi des besoins de mesure différents.

Affichage Graphique & Écran Orientable

La série SAUTER FM dispose d’un affichage rétroéclairé facilitant la lecture des résultats.

L’écran orientable constitue un avantage pratique lorsque l’appareil est utilisé dans différentes positions ou intégré dans une configuration d’essai.

L’utilisateur peut ainsi adapter l’orientation de l’affichage aux conditions de mesure.

Affichage de la Capacité Disponible

Les dynamomètres FM disposent également d’un indicateur permettant de visualiser la capacité encore disponible dans la plage de mesure.

Cette fonction aide l’utilisateur à évaluer rapidement la charge appliquée par rapport à la capacité maximale de l’appareil.

Elle est particulièrement utile pour éviter de travailler inutilement à proximité de la limite du capteur.

Mémoire Interne

La série FM dispose d’une fonction mémoire permettant d’enregistrer des données de mesure dans l’appareil.

Cette fonctionnalité peut faciliter les contrôles répétitifs et les applications dans lesquelles les résultats doivent être consultés après la mesure.

La mémoire complète ainsi les possibilités d’utilisation du dynamomètre au-delà d’un simple affichage instantané de la force.

Interface USB

Transfert des données vers des périphériques

Les modèles FM disposent d’une interface USB permettant la connexion à des systèmes externes appropriés.

Cette interface peut notamment être utilisée dans le cadre d’une transmission ou d’un traitement ultérieur des données de mesure.

Pour les entreprises qui souhaitent intégrer les mesures de force dans leurs processus de contrôle qualité ou de documentation, la connectivité constitue un critère important lors du choix du dynamomètre.

Fonction de Tolérance

La fonction de valeurs limites permet de définir des limites supérieure et inférieure pour certaines opérations de contrôle.

L’appareil peut ainsi assister l’utilisateur lors de contrôles répétitifs pour lesquels une force mesurée doit rester dans une plage prédéfinie.

Cette fonction est particulièrement intéressante dans :

• le contrôle qualité
• le contrôle à réception
• les essais en production
• les contrôles comparatifs
• les tests répétitifs de composants

Protection Contre les Surcharges

La cellule de mesure constitue l’élément central d’un dynamomètre.

Les modèles FM actuels disposent d’une protection contre les surcharges correspondant à 120 % de la valeur maximale indiquée pour les modèles vérifiés.

Cette protection ne doit cependant pas être considérée comme une plage de mesure supplémentaire.

Pour une utilisation régulière, le dynamomètre doit être sélectionné de manière à ce que les forces attendues restent dans sa plage nominale.

Modèles SAUTER FM à Capteur Intégré

Pour les forces faibles à moyennes

Les versions à cellule intégrée sont disponibles dans différentes plages de mesure.

Par exemple :

Les caractéristiques montrent un avantage important du concept intégré : les modèles destinés aux faibles forces offrent une lecture fine tout en conservant un appareil compact.

Modèles SAUTER FM à Capteur Externe

Pour une installation flexible et des forces élevées

La série FM comprend également des versions avec cellule externe.

Parmi les modèles actuels figurent notamment :

Ces versions illustrent clairement la logique de la gamme : lorsque les forces deviennent importantes, la cellule externe permet de séparer le capteur du boîtier d'affichage.

SAUTER FM pour le Contrôle Qualité

Les mesures de force font partie de nombreux processus de contrôle qualité.

Les dynamomètres SAUTER FM peuvent être utilisés pour vérifier si un composant, un assemblage ou un mécanisme respecte les valeurs définies pour le processus concerné.

Parmi les applications possibles :

• contrôle des forces d’actionnement
• contrôle des forces d’arrachement
• comparaison de composants
• contrôle de production
• contrôle à réception
• essais de prototypes
• documentation de mesures

La fonction Peak Hold, le mode Track, la mémoire et l’interface USB rendent la série particulièrement polyvalente pour les contrôles professionnels.

SAUTER FM pour la Production & l’Industrie

Dans les environnements industriels, la mesure de force peut intervenir directement pendant le développement, la fabrication ou le contrôle final.

La série FM convient notamment aux entreprises travaillant dans :

• la construction mécanique
• l’électronique
• la plasturgie
• l’industrie automobile
• la fabrication de composants
• l’emballage
• l’assemblage
• le contrôle qualité

L’application réelle dépend toujours du dynamomètre, de sa plage de mesure et des accessoires utilisés.

SAUTER FM pour Laboratoires & Développement

Les dynamomètres numériques peuvent également être utilisés pour des essais comparatifs en laboratoire, en recherche et développement ou lors de la qualification de nouveaux produits.

Ils permettent notamment d’analyser les forces nécessaires pour :

• comprimer un composant
• actionner un mécanisme
• séparer deux éléments
• extraire une pièce
• tester un assemblage
• comparer différentes constructions

Pour des mesures reproductibles, l’utilisation d’un banc d’essai adapté peut être préférable à une mesure manuelle.

Utilisation avec un Banc d’Essai SAUTER

Améliorer la reproductibilité des mesures

Un dynamomètre peut être utilisé manuellement pour de nombreuses mesures rapides.

Lorsque la répétabilité et le contrôle du mouvement deviennent plus importants, l’association avec un banc d’essai SAUTER constitue une solution particulièrement intéressante.

Le banc d’essai permet de contrôler plus précisément le déplacement et l’application de la force.

Un système complet peut comprendre :

dynamomètre FM → banc d’essai → dispositif de serrage → échantillon

La sélection du banc et des accessoires doit tenir compte de la force maximale, de la direction de mesure et de l’application.

Accessoires pour les Dynamomètres SAUTER FM

Le dynamomètre ne constitue qu’un élément du système de mesure.

Selon l'application, différents accessoires peuvent être nécessaires :

• pinces de traction
• plateaux de compression
• crochets
• dispositifs de serrage
• adaptateurs
• bancs d’essai
• accessoires de montage

Le choix des accessoires influence directement la manière dont la force est appliquée à l’échantillon.

Pour une mesure professionnelle, il est donc important de considérer le dynamomètre et le montage d’essai comme un système complet.

Étalonnage des Dynamomètres SAUTER FM

Pour les applications nécessitant une traçabilité documentée, des prestations d’étalonnage peuvent être disponibles.

SAUTER propose pour les modèles FM des options d’étalonnage usine ISO ainsi que d’étalonnage accrédité selon le modèle et la prestation sélectionnée.

Le niveau d’étalonnage approprié dépend notamment :

• des exigences du système qualité
• de l’utilisation prévue
• des procédures internes
• des exigences du client
• des exigences de traçabilité

L’étalonnage doit donc être sélectionné en fonction du contexte métrologique réel.

Comment Choisir un Dynamomètre SAUTER FM ?

1. Déterminer la force maximale

La première étape consiste à déterminer la force maximale attendue.

Un dynamomètre ne doit pas être choisi uniquement en fonction de la résolution la plus fine. Il doit également disposer d’une plage suffisante pour l’application.

2. Choisir entre capteur intégré et externe

Un capteur intégré est particulièrement pratique lorsque l’on recherche un appareil compact et mobile.

Un capteur externe est intéressant lorsque :

• le point de mesure est difficile d’accès
• l’afficheur doit être séparé du capteur
• l’installation impose une géométrie particulière
• des forces plus élevées doivent être mesurées

3. Déterminer la résolution nécessaire

Deux dynamomètres peuvent mesurer la même grandeur physique tout en offrant des résolutions différentes.

Pour les petites forces, une résolution fine peut être essentielle.

Pour des forces de plusieurs kilonewtons, la priorité peut être donnée à la capacité maximale et à la robustesse de la configuration.

4. Définir traction, compression ou les deux

La série FM permet les mesures de traction et de compression.

Il faut toutefois également sélectionner les accessoires adaptés à la direction de force et à l’échantillon.

5. Déterminer si un banc d’essai est nécessaire

Pour un contrôle rapide, une mesure manuelle peut être suffisante.

Pour les essais répétitifs, comparatifs ou nécessitant une meilleure reproductibilité, un banc d’essai constitue généralement une configuration plus appropriée.

SAUTER FM ou SAUTER FS ?

Les séries ne doivent pas être confondues.

La série SAUTER FM propose des modèles avec cellule intégrée ou des modèles avec cellule externe selon la version.

La série premium SAUTER FS adopte une architecture plus évoluée : selon le modèle, elle peut combiner une cellule intégrée avec la possibilité de connecter plusieurs cellules externes. Les versions FS actuelles proposent notamment 2 ou 4 canaux, un écran tactile couleur de 3,5 pouces et des fonctions étendues.

La logique peut donc être résumée ainsi :

Pour de nombreuses applications classiques de traction et de compression, la série FM constitue ainsi une solution claire et ciblée, tandis que la série FS répond à des configurations de mesure plus complexes.

Questions Fréquentes sur les Dynamomètres SAUTER FM

Que mesure un dynamomètre SAUTER FM ?

Les dynamomètres FM mesurent les forces de traction et de compression. Selon le modèle, la plage peut aller de quelques newtons à plusieurs kilonewtons.

Quelle est la différence entre FM avec capteur intégré et capteur externe ?

Sur les modèles FM-S, la cellule de mesure est intégrée directement dans l’appareil. Sur les modèles FM-M, la cellule de mesure est externe et séparée du boîtier d’affichage.

Quelle est la fréquence de mesure de la série FM ?

Les modèles FM actuels consultés utilisent une fréquence de mesure de 1000 Hz.

Les dynamomètres SAUTER FM mesurent-ils la traction et la compression ?

Oui. La série est conçue pour les mesures de force en traction et en compression.

Peut-on enregistrer une valeur maximale ?

Oui. La fonction Peak Hold permet de saisir la valeur maximale atteinte pendant le processus de mesure.

Existe-t-il des modèles pour plusieurs kilonewtons ?

Oui. Les modèles avec cellule externe comprennent notamment des versions de 1 kN, 5 kN et 10 kN dans la gamme actuelle consultée.

Peut-on utiliser un SAUTER FM avec un banc d’essai ?

Oui, la mesure de force peut être intégrée dans une configuration avec banc d’essai et accessoires adaptés lorsque l’application nécessite un mouvement plus contrôlé et une meilleure répétabilité.

Acheter un Dynamomètre Numérique SAUTER FM chez V-MEDTECH

Chez V-MEDTECH, les entreprises industrielles, laboratoires, services de contrôle qualité et départements de recherche et développement peuvent sélectionner des dynamomètres numériques SAUTER FM adaptés aux mesures professionnelles de traction et de compression.

La gamme offre deux concepts clairement différenciés : cellule de mesure intégrée pour une utilisation compacte et directe ou cellule de mesure externe pour davantage de flexibilité et des plages de force plus élevées. Les fonctions telles que Peak Hold, affichage continu, mémoire, interface USB et contrôle des valeurs limites permettent d’intégrer les appareils dans de nombreuses applications professionnelles
