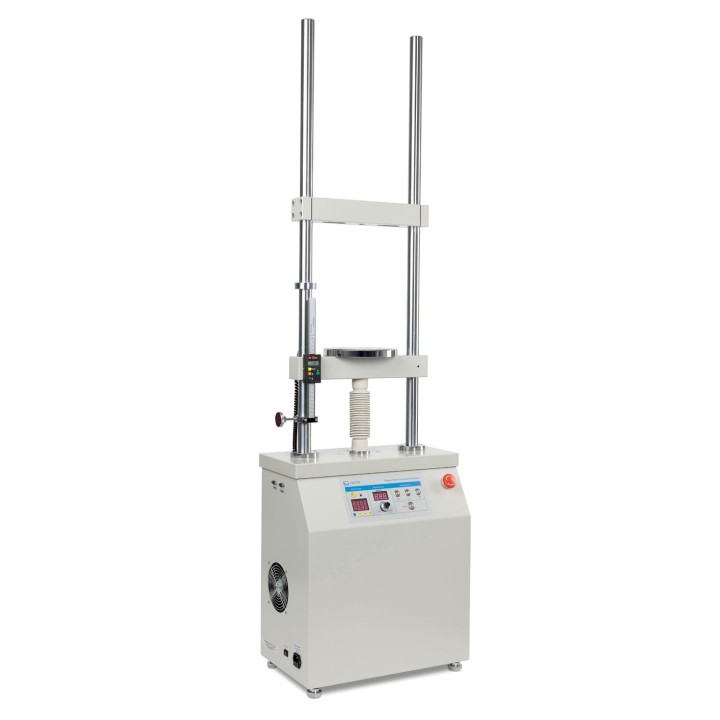

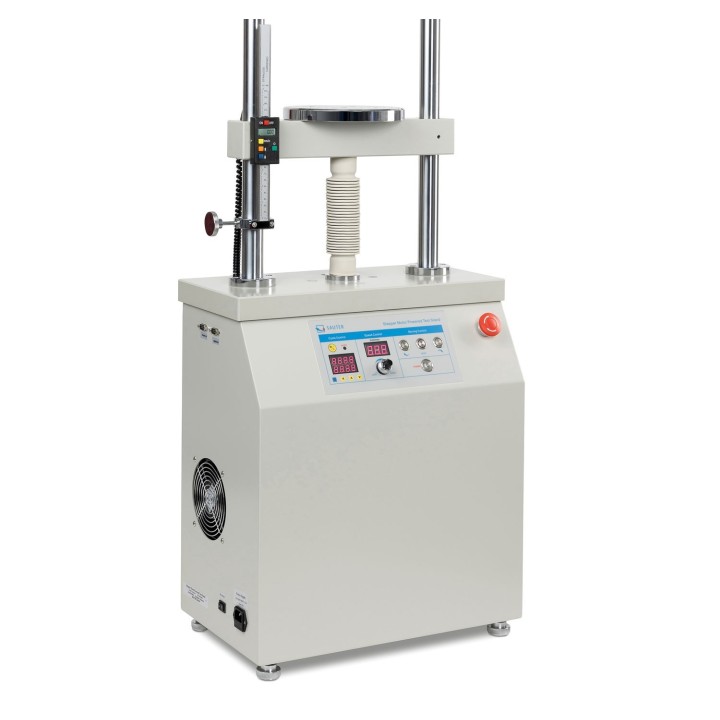

Banc d’essai de qualité premium avec moteur pas-à-pas pour un contrôle précis jusqu’à 20 kN
Force générée [Max] | 20 kN |
Course [Max] | 210 mm |
Type d'entraînement | Moteur pas à pas |
Systeme de mesure linéaire | Dispositif de mesure de longueur avec écran |
Tension d‘entrée bloc d‘alimentation / électricité [Max] | 230 V AC, 50 Hz |
Fonction de répétition | |
Affichage de vitesse | |
Matériau boîtier | métal, laqué |
Dimensions complètement assemblé (L×P×H) | 400×250×1550 mm |
Vitesse de mouvement [Min] | 1 mm/min |
Vitesse de mouvement [Max] | 70 mm/min |
Banc dʼessai motorisé pour des contrôles du force de traction et de compression
Moteur pas à pas pour une utilisation optimale :
- pour une vitesse constante de la plus petite charge à la charge maximale
- permet le contrôle à vitesse minimale et à pleine charge
- pour une meilleure précision de positionnement. Démarrage et arrêt précis, sans marche à vide, même aux vitesses élevées
- possibilités de régler précisement la vitesse de mouvement avec affichage à l’écran
Course maximale assurées par interrupteurs finals de course électriques
Zone de travail importante grâce aux colonnes de guidage plus longues en version standard, permet un grand nombre de possibilités de fixation
Système de mesure linéaire digital SAUTER LA de série, pour la lecture du déplacement de mesure avec une lisibilité de 0,01 mm
Possibilités de montage particulièrement flexible de dynamomètres divers comme p. ex. SAUTER FC, FH, FK, FL :

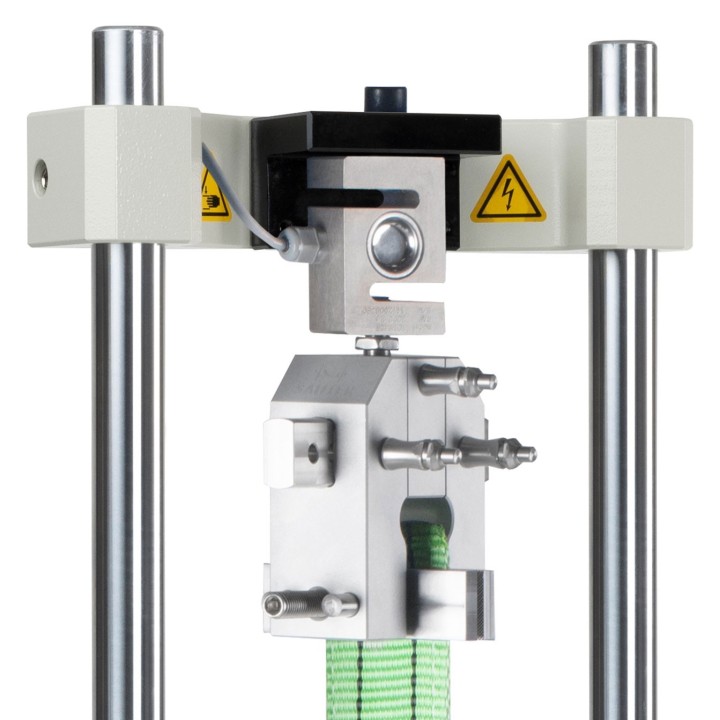

- Montage directe de la cellule de mesure au traverse, commencant avec [Max] 1000 N

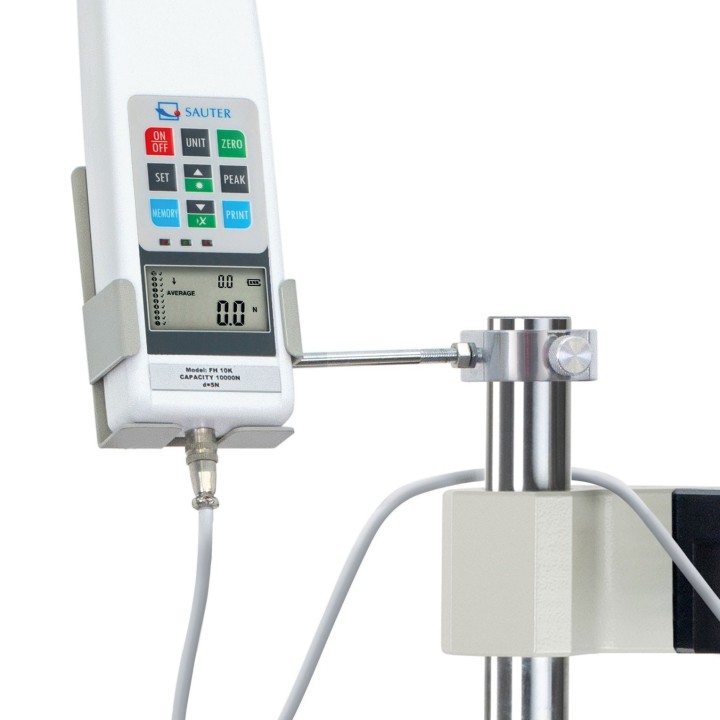

- Support pour les dynamomètres de la série SAUTER FH avec cellule de mesure externe (voir accessoires)
Pour les contrôles force/course : veuillez commander l’appareil de mesure de longueur LD et le logiciel AFH ainsi que le montage en usine de lʼappareil de mesure de longueur
Banc d’essai avec moteur électrique pour les mesures standard
Force générée [Max] | 20 kN |
Course [Max] | 210 mm |
Type d'entraînement | Moteur électrique |
Systeme de mesure linéaire | Dispositif de mesure de longueur avec écran |
Tension d‘entrée bloc d‘alimentation / électricité [Max] | 220 V AC, 50 Hz |
Commutateur de limitation | |
Fonction de répétition | |
Affichage de vitesse | |
Matériau boîtier | métal, laqué |
Dimensions complètement assemblé (L×P×H) | 400×256×1535 mm |
Vitesse de mouvement [Min] | 30 mm/min |
Vitesse de mouvement [Max] | 120 mm/min |
Alignement de mesure | vertical |
Banc d’essai de qualité premium avec moteur pas-à-pas pour un contrôle précis jusqu’à 50 kN
Force générée [Max] | 50 kN |
Course [Max] | 210 mm |
Type d'entraînement | Moteur pas à pas |
Systeme de mesure linéaire | Dispositif de mesure de longueur avec écran |
Tension d‘entrée bloc d‘alimentation / électricité [Max] | 230 V AC, 50 Hz |
Fonction de répétition | |
Affichage de vitesse | |
Matériau boîtier | métal, laqué |
Dimensions complètement assemblé (L×P×H) | 480×255×1670 mm |
Vitesse de mouvement [Min] | 1 mm/min |
Vitesse de mouvement [Max] | 70 mm/min |
Banc d’essai avec moteur électrique pour les mesures standard
Force générée [Max] | 10 kN |
Course [Max] | 210 mm |
Type d'entraînement | Moteur électrique |
Systeme de mesure linéaire | Dispositif de mesure de longueur avec écran |
Tension d‘entrée bloc d‘alimentation / électricité [Max] | 220 V AC, 50 Hz |
Commutateur de limitation | |
Fonction de répétition | |
Affichage de vitesse | |
Matériau boîtier | métal, laqué |
Dimensions complètement assemblé (L×P×H) | 400×256×1535 mm |
Vitesse de mouvement [Min] | 30 mm/min |
Vitesse de mouvement [Max] | 120 mm/min |
Alignement de mesure | vertical |
Banc d’essai de qualité premium avec moteur pas-à-pas pour un contrôle précis jusqu’à 10 kN
Force générée [Max] | 10 kN |
Course [Max] | 210 mm |
Type d'entraînement | Moteur pas à pas |
Systeme de mesure linéaire | Dispositif de mesure de longueur avec écran |
Tension d‘entrée bloc d‘alimentation / électricité [Max] | 230 V AC, 50 Hz |
Fonction de répétition | |
Affichage de vitesse | |
Matériau boîtier | métal, laqué |
Dimensions complètement assemblé (L×P×H) | 400×250×1550 mm |
Vitesse de mouvement [Min] | 1 mm/min |
Vitesse de mouvement [Max] | 200 mm/min |
Banc d’essai avec moteur électrique pour les mesures standard
Force générée [Max] | 5 kN |
Course [Max] | 210 mm |
Type d'entraînement | Moteur électrique |
Systeme de mesure linéaire | Dispositif de mesure de longueur avec écran |
Tension d‘entrée bloc d‘alimentation / électricité [Max] | 220 V AC, 50 Hz |
Commutateur de limitation | |
Fonction de répétition | |
Affichage de vitesse | |
Matériau boîtier | métal, laqué |
Vitesse de mouvement [Min] | 10 mm/min |
Vitesse de mouvement [Max] | 230 mm/min |
Banc d’essai de haute gamme en version table – avec moteur pas-à-pas
Force générée [Max] | 2 kN |
Course [Max] | 700 mm |
Type d'entraînement | Moteur pas à pas |
Tension d‘entrée bloc d‘alimentation / électricité [Max] | 230 V AC, 50 Hz |
Fonction de répétition | |
Affichage de vitesse | |
Dimensions complètement assemblé (L×P×H) | 1185×465×300 mm |
Vitesse de mouvement [Min] | 1 mm/min |
Vitesse de mouvement [Max] | 500 mm/min |
Banc d’essai de haute gamme en version table – avec moteur pas-à-pas
Force générée [Max] | 1 kN |
Course [Max] | 500 mm |
Type d'entraînement | Moteur pas à pas |
Tension d‘entrée bloc d‘alimentation / électricité [Max] | 230 V AC, 50 Hz |
Fonction de répétition | |
Affichage de vitesse | |
Dimensions complètement assemblé (L×P×H) | 1100×420×290 mm |
Vitesse de mouvement [Min] | 1 mm/min |
Vitesse de mouvement [Max] | 500 mm/min |
Banc d’essai de haute gamme en version table – avec moteur pas-à-pas
Force générée [Max] | 500 N |
Course [Max] | 270 mm |
Type d'entraînement | Moteur pas à pas |
Tension d‘entrée bloc d‘alimentation / électricité [Max] | 230 V AC, 50 Hz |
Commutateur de limitation | |
Fonction de répétition | |
Affichage de vitesse | |
Matériau boîtier | métal, laqué |
Dimensions complètement assemblé (L×P×H) | 570×428×236 mm |
Vitesse de mouvement [Min] | 1 mm/min |
Vitesse de mouvement [Max] | 500 mm/min |
Alignement de mesure | vertical |
Banc d’essai de qualité premium avec moteur pas-à-pas pour un contrôle précis jusqu’à 5 kN
Force générée [Max] | 5 kN |
Course [Max] | 210 mm |
Type d'entraînement | Moteur pas à pas |
Systeme de mesure linéaire | Dispositif de mesure de longueur avec écran |
Tension d‘entrée bloc d‘alimentation / électricité [Max] | 230 V AC, 50 Hz |
Fonction de répétition | |
Affichage de vitesse | |
Matériau boîtier | métal, laqué |
Dimensions complètement assemblé (L×P×H) | 400×250×1550 mm |
Vitesse de mouvement [Min] | 1 mm/min |
Vitesse de mouvement [Max] | 240 mm/min |
Banc d’essai avec moteur électrique pour les mesures standard
Force générée [Max] | 5 kN |
Course [Max] | 210 mm |
Type d'entraînement | Moteur électrique |
Systeme de mesure linéaire | Dispositif de mesure de longueur avec écran |
Tension d‘entrée bloc d‘alimentation / électricité [Max] | 220 V AC, 50 Hz |
Commutateur de limitation | |
Fonction de répétition | |
Affichage de vitesse | |
Matériau boîtier | métal, laqué |
Dimensions complètement assemblé (L×P×H) | 400×256×1035 mm |
Vitesse de mouvement [Min] | 10 mm/min |
Vitesse de mouvement [Max] | 230 mm/min |
Banc dʼessai robuste pour applications de laboratoire
Force générée [Max] | 500 N |
Course [Max] | 270 mm |
Type d'entraînement | Moteur électrique |
Tension d‘entrée bloc d‘alimentation / électricité [Max] | 230 V AC, 50 Hz |
Commutateur de limitation | |
Fonction de répétition | |
Matériau boîtier | métal, laqué |
Dimensions complètement assemblé (L×P×H) | 570×428×236 mm |
Vitesse de mouvement [Min] | 15 mm/min |
Vitesse de mouvement [Max] | 300 mm/min |
Alignement de mesure | vertical |
Logiciel de transfert de données à grande vitesse pour les mesures force-temps
Pied à coulisse de précision à monter dans les machines et installations avec interface de données RS-232
Plage de mesure longueur [Max] | 300 mm |
Division | 0,01 mm |
Pile | 3 V CR2032 |
La déduction de le longueur préliminaire réglables manuellement | |
Mesure de longueur - position à zéro | |
Écran type | LCD |
Écran hauteur de chiffres | 8 mm |
Dimensions complètement assemblé (L×P×H) | 440×42×30 mm |
Alignement de mesure | vertical/horizontal |
Interfaces | RS-232 (en option) |
Le logiciel AFH LD est conçu pour toutes les applications recherchant la force en fonction de la distance. Ces courbes des forces sont généralement demandés lors des essais de pénétration ou d‘extraction
Le programme interroge simultanément les données de mesure d’un dynamomètre, par ex. du SAUTER FH, et d’un appareil de mesure de la longueur, par ex. du SAUTER LB ou SAUTER LD
Les données de mesure des deux instruments sont transmises à l‘ordinateur en continu, synchronisées par le logiciel AFH LD et présentées sous forme de graphique et sous format de données libre pour une exploitation facile dans Microsoft Excel®
Le logiciel AFH LD est compatible avec tous les appareils des séries SAUTER FC, FH, FL, FS
Ces instruments de mesure sont généralement utilisés avec les bancs dʼessai SAUTER, notamment de la série SAUTER TVM-N et TVS.
Autres fonctions d‘analyse :
- Dilatation de l‘objet d‘essai
- Force de traction et de compression
- Test de charge
- Archivage des données enregistrées
