Le logiciel AFH FD est conçu pour toutes les applications recherchant la force en fonction de la distance. Ces courbes des forces sont généralement demandés lors des essais de pénétration ou d‘extraction
Le programme interroge simultanément les données de mesure d’un dynamomètre, par ex. du SAUTER FH, et d’un appareil de mesure de la longueur, par ex. du SAUTER LB ou SAUTER LD

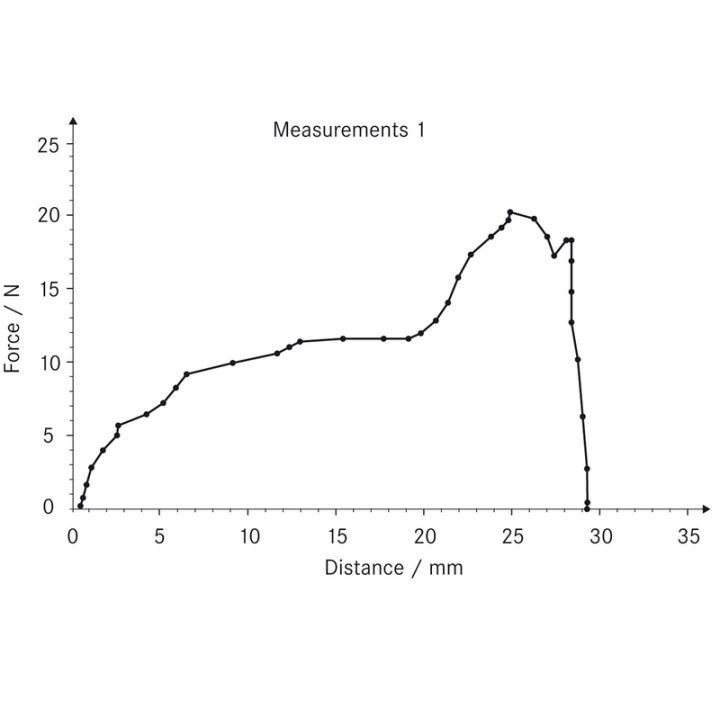

Les données de mesure des deux instruments sont transmises à l‘ordinateur en continu, synchronisées par le logiciel AFH FD et présentées sous forme de graphique et sous format de données libre pour une exploitation facile dans Microsoft Excel®
Le logiciel AFH FD est compatible avec tous les appareils des séries SAUTER FC, FH, FL
Ces instruments de mesure sont généralement utilisés avec les bancs dʼessai SAUTER, notamment de la série SAUTER TVM-N et TVS. Mais lʼutilisation aux machines de contrôle mécaniques est également possible
Autres fonctions d‘analyse :
- Dilatation de l‘objet d‘essai
- Force de traction et de compression
- Test de charge
- Archivage des données enregistrées
Livraison SAUTER AFH FD :
- Logiciel AFH FD sur DVD
- Manuel d’utilisation
- Câble dʼinterface RS-232 pour led modèles FH (FH-A01)
- Câble dʼinterface USB pour les modèles FL (FL-A01)
- Câble dʼinterface RS-232 pour LB (LB-A01)
Compatible avec le système d‘exploitation suivant : Microsoft Windows 10, 11®

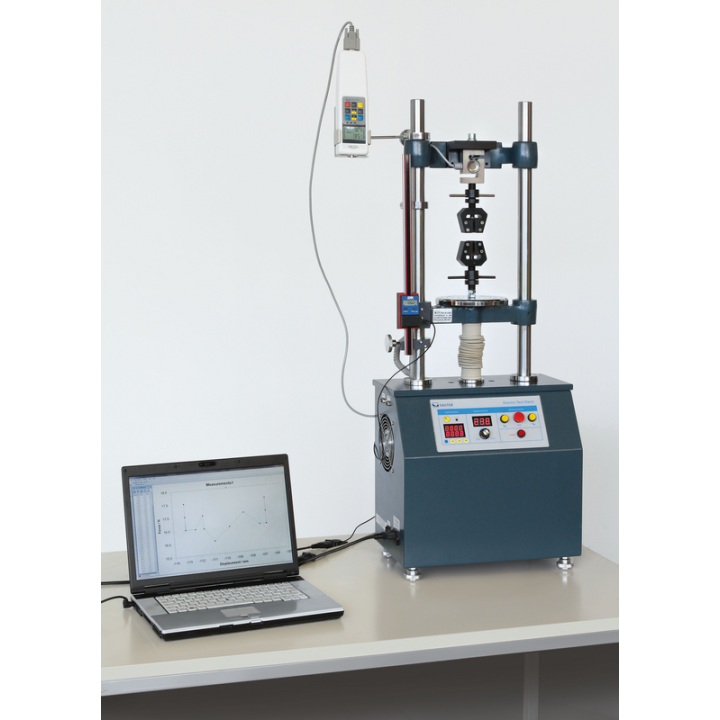

Exemple de commande pour un système de contrôle complet :
- FH 5K (Dynamomètre digital)
- LB 300-2 (Système de mesure linéaire digital)
- AFH FD (Logiciel force/course)
- TVM 5000N230N* (Banc d‘essai)
- LB-A02* (Montage LB sur banc d‘essai)
- 2× AFH 12 (Adaptateur RS-232 à USB)
- AC 04* (Réception de l‘objet en essai)
- 963-163* (Etalonnage de force)
- 961-150* (Etalonnage de longueur)
* pas obligatoire pour lʼutilisation du logiciel AFH FD
