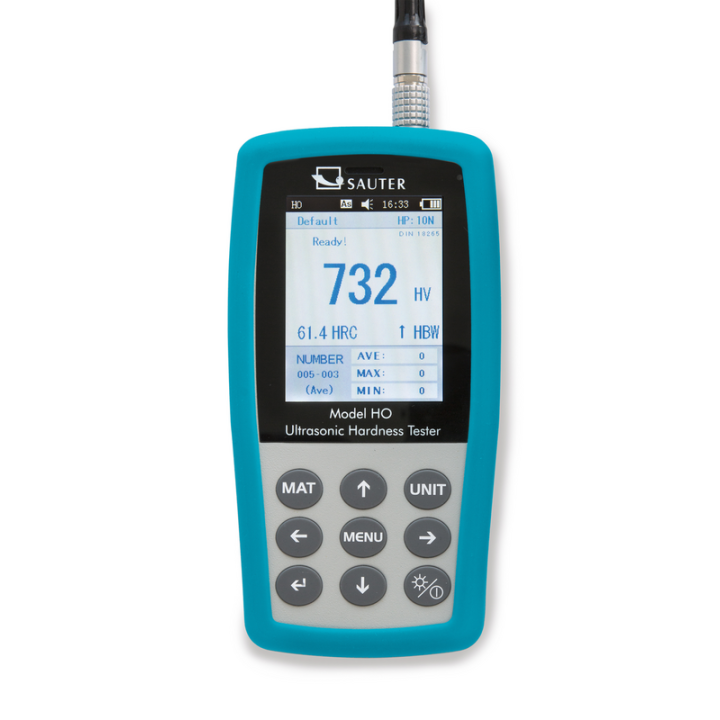

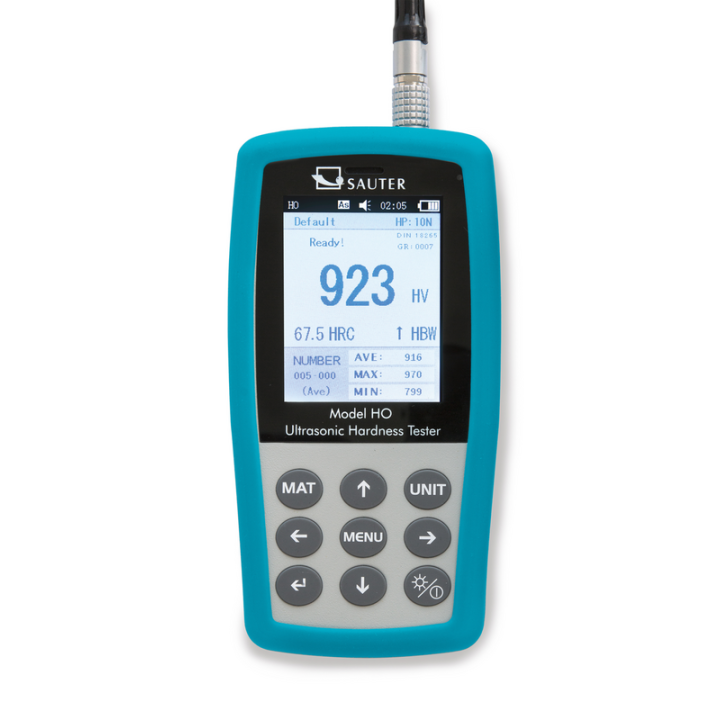

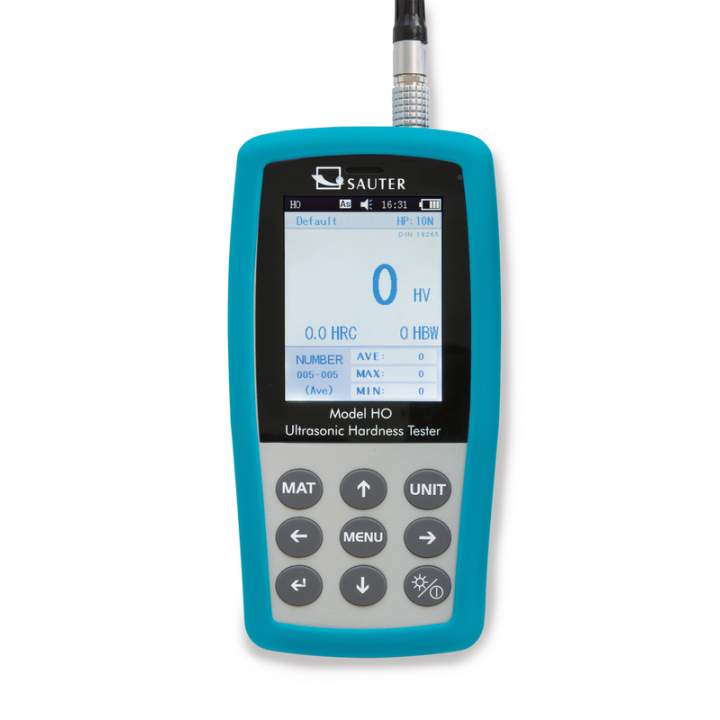

Duromètre à ultrasons SAUTER HO 1K
Duromètre UCI Premium pour les procédés de Vickers, Rockwell ou Brinell
- Utilisation : ce duromètre à ultrasons est parfaitement conçu pour les contrôles de dureté mobiles lorsque l’on accorde une grande importance à des résultats rapides et précis
- Principe : le SAUTER HO mesure à l’aide d’une pointe diamantée Vickers qui est appliquée sur la pièce à contrôler avec une force définie. À la fin, la pointe est placée dans des vibrations à ultrasons à haute fréquence. La dureté est déterminée à partir de l’amortissement
- Exemples : le système de duromètres à ultrasons HO est en grande partie utilisé pour la mesure de petites pièces forgées, de pièces coulées, de points de soudure, de pièces découpées, d’outils de coulée, de roulements à billes et de flancs de roues dentées ainsi que pour la mesure selon la chaleur ou l’influence de la chaleur
- Avantages par rapport aux méthodes Rockwell et Brinell : contrôle non destructif grâce à des forces de contrôle moins importantes et donc uniquement une petite piqûre de pénétration de taille microscopique
- Avantages par rapport à la méthode Vickers : la mesure optique exigeante n’a pas lieu. Ainsi, il est possible de mesurer directement sur place, p.ex. une pièce déjà installée
- Avantages par rapport à la méthode Leeb : absence en grande partie de l’exigence élevée pour le poids de l’objet
- Normes : l’appareil répond aux normes techniques : DIN 50159-1-2008; ASTMA1038-2005; JB/T9377-2013
- Fonction mini-statique : affichage du résultat de la mesure, du nombre de mesures, des valeurs maximale et minimale ainsi que de la moyenne et de l’écart standard
- La mémoire de données de mesure sauvegarde jusqu'à 1000 groupes de valeurs de mesure comprenant chacun 20 valeurs individuelles
- Étalonnage : l’appareil peut se régler tant sur une plaque de référence de dureté normalisée que sur des valeurs normales de référence individuelles

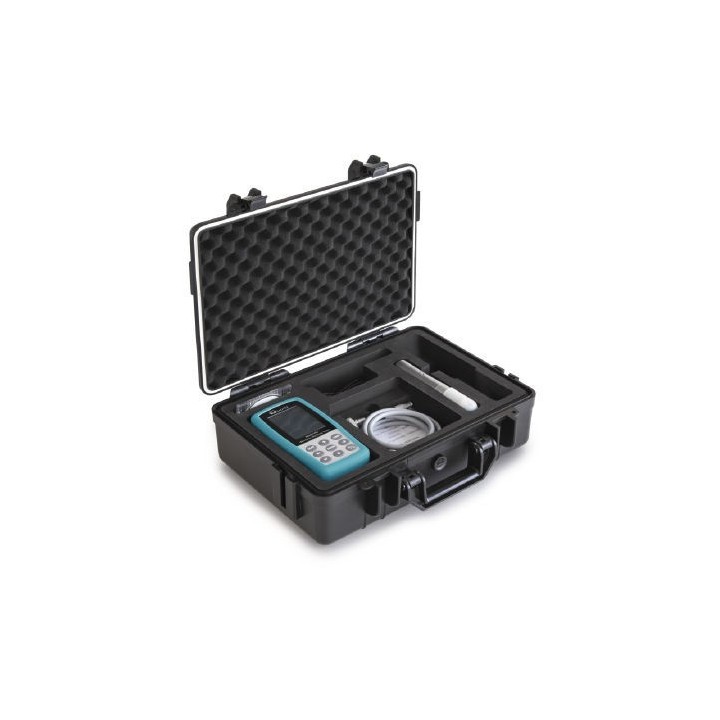

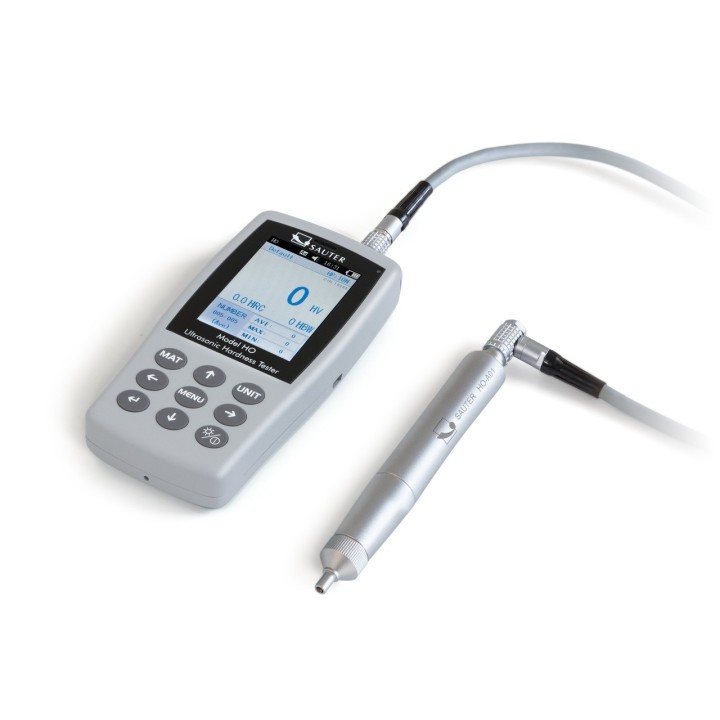

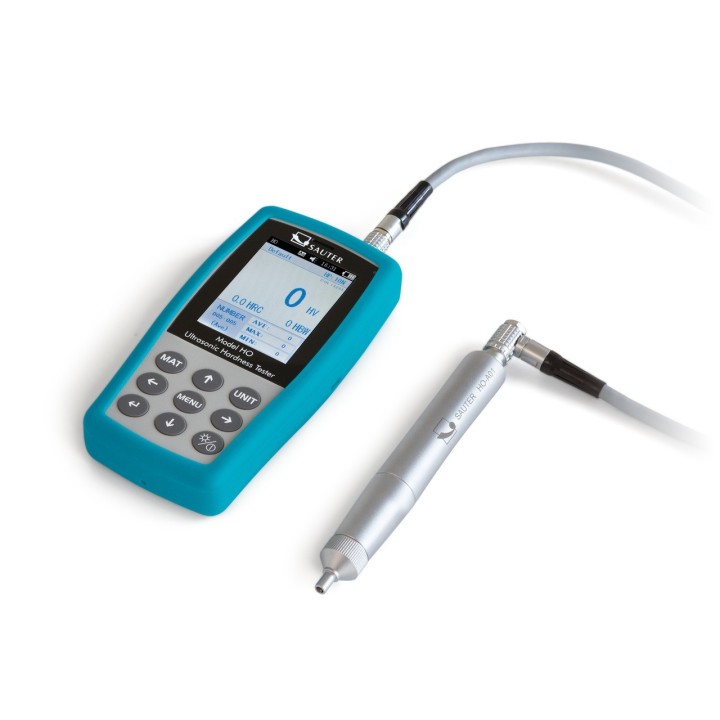

- Contenu de la livraison : unité écran, unité de capteur UCI, mallette de transport, logiciel pour le transfert des données enregistrées au PC, accessoires
Caractéristiques techniques
- Échelle de dureté HV 1
- Plage de mesure : HRC : 20,3–68; HRB : 41–100; HRA : 61–85,6; HV : 80–1599; HB : 76–618; Résistance à la traction : 255–2180 N/mm2
- Précision: ± 3 HV; ± 1,5 HR; ± 3 % HB
- Durée de mesure: réglable de 1 à 5 s.
- Unités d’affichage : HRC, HV, HBS, HBW, HK, HRA, HRD, HR15N, HR30N, HR45N, HS, HRF, HR15T, HR30T, HR45T, HRB
- Fonctionnement avec accu interne, en série, durée de service jusqu‘à 12 h sans rétroé-clairage, durée de chargement env. 8 h
- Poids minimum de l’objet: 300 g pour mesure directe avec capteur (inclus) ; 100 g avec bague d’appui (en option)
- Épaisseur minimale d’objet d’essai: 1 mm
- Dimensions minimales de la surface d’essai: env. 5×5mm (recommandé)
- Dimensions totales L×P×H 160×83×28 mm
- Température ambiante admissible -10 °C/40 °C
- Poids net env. 0,7 kg
EN SÉRIE
OPTION
